推進式攪拌器外形結構圖和詳細參數表

      前面根據相關行業資料和標準整理了《槳式攪拌器常用參數表》，以下匯總表是同樣方式匯總的推進式攪拌器的詳細參數表，供選型指導用。

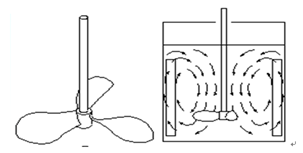

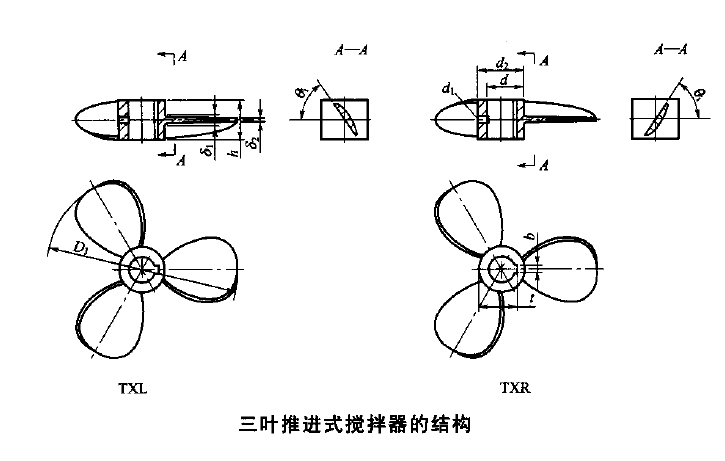

推進式攪拌器外形結構圖



推進式攪拌器常用參數表



常用尺寸	常用運轉條件	常用介質粘度范圍	流動狀態	備注
d/D=0.2～0.5(以0.33居多) p/d=1,2 Bn=2,3,4(以3居多) p－螺距	n=100～500 r/min v=3～15m/s	小于2Pa·s	軸流型，循環速率高，剪切力小。 采用擋板或導流筒則軸向循環更強。	最高轉速可達1750r/min:最高葉端線速度可25m/s。 轉速在500r/min以下，適用介質粘度可達50Pa.s。

注：n－轉速；v－葉端線速度；Bn－葉片數；d－攪拌器直徑；D－容器內徑：θ－折葉角；p－螺距

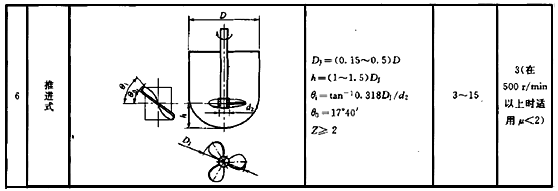

附表1   H/GT3796.1 -2005行業標準《攪拌器型式及基本參數》

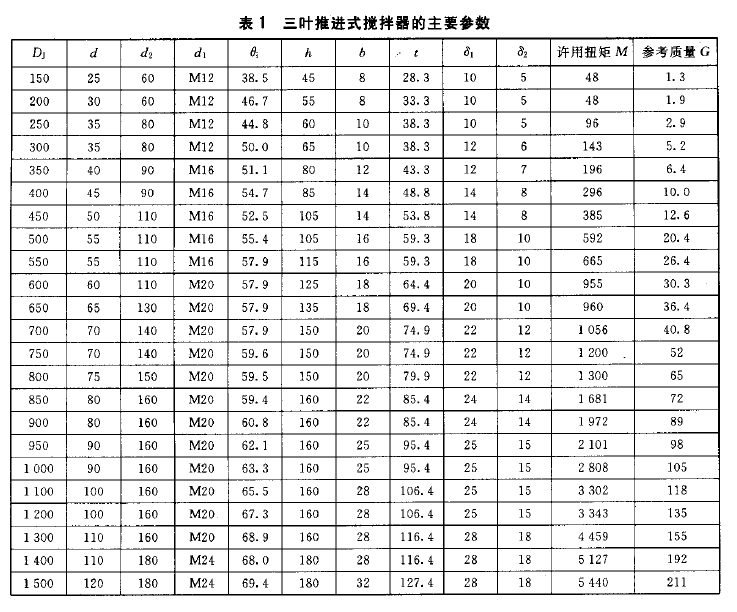

附表2  HGT2796.8-2005行業標準《推進式攪拌器》



（請根據具體情況參考使用，選型時請向專業人員咨詢。 資料來源于網絡，由中實三水科技整理）
